Kramer KA 15

Kramer KA15 Anhängebock für Anhängekupplung

• Lochabstand 160 x 100 mm
• Gesamtmaß ca. 20 x 14 cm
• Durchmesser für Oberlenkerbolzen 19,2 mm

Kramer KA 15 vordere Anhängeöse Anhängekupplung

• Gesamtlänge ca. 21 cm
• Bolzenloch 32 mm, sg. Zustand
• Lochabstande 70 mm
• Maulöffnung ca. 70 mm


Kramer KA 15 Antriebswelle

• Guter Zustand
• Z=15 / 10
• Lagersitz 35 mm
• L=61,25 mm
• Lagersitz Nadellager 15 mm


Kramer KA 15 Armaturenblech Halterung

Abstand innen: 38,5 cm, aussen 40,5 cm

Kramer KA 15 Aufstieghilfe

• aus Vierkantrohr 60x40 mm
• Gesamtlänge ca. 50 cm
• Lochabstand 80 mm
• zur Befestigung am linken Hinterachsrohr


Kramer KA 15 Beleuchtung Halterungen für Katzenauge - 1 Satz (beide Seiten)

Stahlblechstreifen gedreht

Länge ca. 25 cm, Breite ca. 25 mm

mit unterschiedlichen Rückstrahlern bestückt

Fußbremswelle13 241 00 20 vom Kramer KA 15 Baugruppe I

Gesamtlänge 405 mm

Durchmesser 25 mm

Kramer KA 15 Bremse Handbremssegment

• 13 243 00 39
• Welle Ø 25 mm

Kramer KA 15 Bremse Lagerbolzen

• Teilenummer 13 245 00 94
• Ø Sitz 11 mm


Linker Lenkbremshebel im Kupplungsgehäuse vom Kramer KA 15 Baugruppe I

Teilenummer 13 252 00 05

Innendurchmesser 40 mm

mit Keil 40x10 mm

Rechter Lenkbremshebel im Kupplungsgehäuse vom Kramer KA 15 Baugruppe I

Teilenummer 13 244 00 15

Innendurchmesser 40 mm

mit Keil 40x10 mm

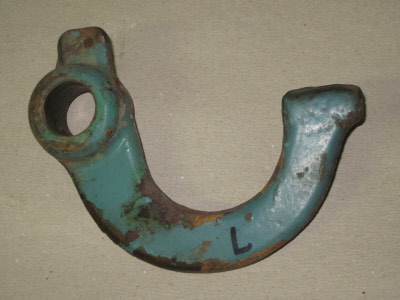

Kramer KA15 Bremse Mitnehmerhebel

Teilenummer 13 252 00 25

Kramer KA 15 Bremse Spannhebel links

• Teilenummer 13 252 00 05
• ID Ø 40 mm
• Keilnut 10 mm

Kramer KA 15 Bremse Spannhebel rechts

Teilenummer 13 252 00 05

ID Ø 40 mm

Keilnut 10 mm

Kramer KA 15 Bremshebel Backenbremse

• Teilenummer 13 245 01 16
• Ø für Welle 22 mm


Bremspedal für den Kramer KA 15

• Nr. 12 252 00 35
• Gesamtlänge 47 cm
• Für Welle Ø 25 mm
• sehr guter Zustand

Kramer KA 15 Bremspedal

• Nr. 12 252 00 35
• Gesamtlänge 47 cm
• Für Welle Ø 25 mm
• sehr guter Zustand


Bremstrommel für einen Kramer KA 15. Passt auch in andere Baugruppe I Modelle.

Durchmesser 160 mm

Teilenummer 13 241 00 01

kaum Abnutzungen auf der Bremsfläche

Oberer Schalthebel 12 232 02 35  für die Schaltwelle der Differentialsperre beim Kramer KA15

Für Welle Ø 18 mm

Schalthebel mit Gleistein für die Differentialsperren (unten) beim Kramer KA15

Teilenummer 13 23200 35, 12 232 02 30

Durchmesser f. Welle 18 mm

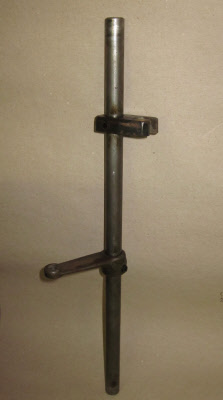

• Schaltwelle 13 232 01 22 für die Differentialsperre beim Kramer KA 15
• Länge 44 cm
• Durchmesser 18 mm


Kramer KA15 Dreipunkt Haltebügel für Spannketten

• Gesamtlänge 41 cm
• Durchmesser 30 mm
• Lochabstand 16 cm


Kramer KA15 Dreipunkt Hubstrebe - 1 Paar für Hydraulik

• Innendurchmesser Kugeln 22 mm
• Innenmaß der unteren Aufnahmen 23 mm / 32 mm
• Länge der Hülsen 385 mm
• Eine Spindel ist leicht verbogen, ansonsten Top-Zustand


Fußblech Kramer KA 15 Fußblech linke Seite

• Nr. 13 303 00 05

• ca. 54 x 30 cm
• belegt mit Alu-Riffelblech


REchtes Fußblech vom Kramer KA 15

Das Fußblech ist mit allen Halterungen versehen. Es wurde mit Alu-Riffelblech belegt.

Gasgestänge vom Kramer KA 15

• Gesamtlänge ca. 127 cm
• mit Lasche/Öse

• Teilenummer 151710245

Kramer KA15 Getriebe Absperrfeder für Differentialsperre  und Zapfwelle

Teilenummer 00 992 02 60

Für Wellendurchmesser 18 mm

Antriebswelle 13 220 00 05 für Kramer KA 15 Baugruppe I

Gesamtlänge 625 mm

10 Zähne für Mitnehmerscheibe

15 Zähne für Getriebe

Innendurchmesser für Nadellager 24 mm

Kramer KA15 Getriebe  Ausgleichsachse im Tellerrad

• Teilenummer 13 232 00 15
• Ø 38,1 mm
• Länge 194 mm

Kramer KA15 Getriebe Ausgleichskegelrad

• Teilenummer 13 232 00 10
• 13Z / 19Z (Kegel)
• Lagersitz 55 mm
• Innendurchmesser 38,1 mm

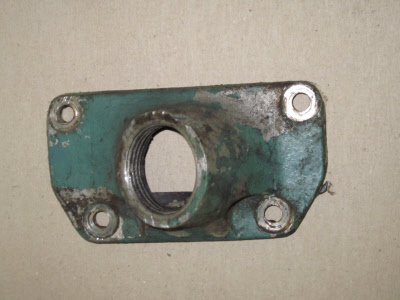

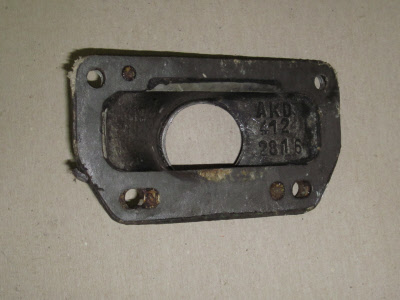

Einfüllstutzen für Getriebe beim Kramer KA 15 mit Verschlußschraube M22

Lochabstand 47 mm

Kramer KA15 Getriebe Kriechgang Hauptwelle

• Teilenummer 13 228 02 20
• 8/15 Zähne
• Lagersitz f. Nadellager Ø 24 mm
• Welle Ø 16,2 mm
• Das Lager 6308 NR sollte erneuert werden


Kramer KA15 Getriebe Kriechgang Schalthebel

• Teilenummer 13 228 00 25
• mit Druckfeder und Bolzen voll funktionsfähig
